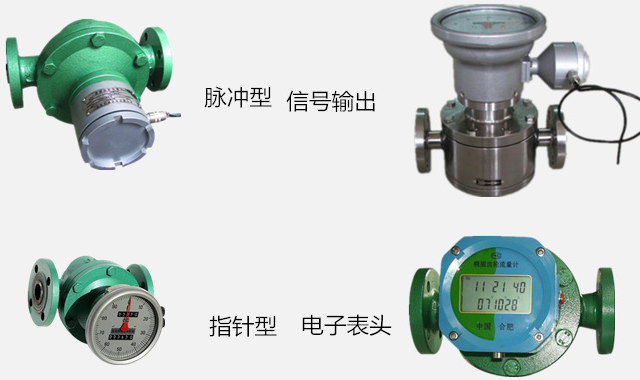

LC系列橢圓齒輪流量計是一種容積式流量儀表，是由裝有一對橢圓齒輪轉子的計量室、密封聯軸器（小口徑流量計采用高靈敏度的磁性聯軸器）和計數機構組成。該流量計用于計量在一定壓力下密封管道中滿管流體的流量。它具有精度高、可靠性好、使用壽命長、量程范圍大、壓力損失小、粘度適應性強、安裝維修方便等優點。



橢圓齒輪流量計產品特點

測量精度高、流量范圍寬、重復性好；

螺旋轉子轉動均勻、震動小、壽命長；

對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量；

結構簡單，外形尺寸小，重量輕；

安裝容易，表前不需安裝直管段；





橢圓齒輪流量計的結構及工作原理

1、結構

LC系列橢圓齒輪流量計由流量變送器和計數機構組成，變送器與計數機構之間加裝散熱器，則構成高溫型流量計。

1、計數器；2發信器；3、精度調節器（DN50以上使用）；4、密封聯軸器；5、前蓋；6、蓋板；7、橢圓齒輪；8、殼體；9、后蓋。

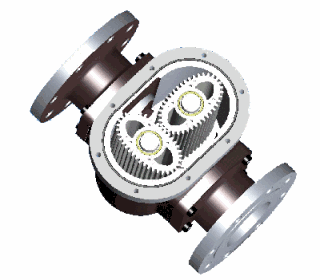

2、原理

測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，橢圓齒輪在被測介質的壓差△p=pl-p2的作用下，產生作用力矩使其轉動。在所示位置時，由于P1>P2，在P1和P2的作用下所產生的合力矩使輪A產生順時針方向轉動，把輪A和殼體間的半月形容積內的介質排至出口，并帶動輪B作逆時針方向轉動，這時A為主動輪，B為從動輪，在上所示為中間位置，A和B均為主動輪；而在上所示位置，P1和P2作用在A輪上的合力矩為零，作用在B輪上的合力矩使B輪作逆時針方向轉動，并把已吸入半月形容積內的介質排至出口，這時B為主動輪，A為從動輪，與上所示情況剛好相反。如此往復循環，輪A和輪B互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口。顯然，圖上、(b)、(c)所示，僅僅表示橢圓齒輪轉動了1/4周的情況，而其所排出的被測介質為一個半月形容積。所以，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過齒輪流量計的體積流量Q為：Q=4nυ0

式中：n——橢圓齒輪的旋轉頻率(轉/秒)；υ0——半月形部分的容積(貝)．

這樣，在齒輪流量計的半月形容積υ0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。
