雷達液位計可以實現對液體、漿體以及固體的測量。雷達液位計具有耐壓以及耐溫性，測量時，不會受到測量介質的影響，且測量精確度高。在安裝方面若是能夠正確使用和安裝，則會有良好的測量效果，并可保證數據精確，在本文為大家詳細介紹有關雷達液位計安裝方式以及注意事項有哪些！

雷達液位計安裝要求

安裝在直徑的1/4處或1/6處。

注：距離罐壁*小距離應為罐高的1/10。

注：①基準面     ②容器中央或對稱軸

錐形罐頂部平面，可裝在罐頂正中間，可保證測量到錐形底部。

有料堆時天線要垂直對準料面。若料面不平，堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面 。

（由于傾斜的固體表面會造成回波衰減，甚至丟失信號的問題）

典型的錯誤安裝：

錐形罐不能安裝在入料口的上方。

同時注意：室外安裝時應采取遮陽、防雨措施。

①正確    ②錯誤

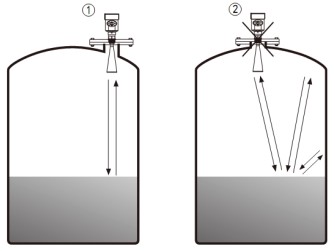

儀表不能安裝在拱形或圓形罐頂中間。除了會產生間接回波還會受到多次回波的影響。多次回波可能比真正回波的信號閥值還大，因為通過頂部可集中多個回波。所以不能安裝在中心位置。

①正確   ②錯誤

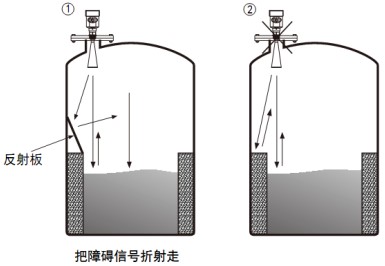

當罐中有障礙物影響測量時，要加裝反射板才能正常測量。

①正確   ②錯誤

接管高度要求： 必須保證天線伸入到罐里至少10mm的距離。

雷達液位計安裝時注意事項：

1. 錐形容器盡量保證波束直射罐底，在罐底的測量結果可能不準確。

2. 儀表安裝應保證天線波束避開進料口。

3. 要保證波束范圍中沒有干擾物比如說人梯、臺階等。

4. 測量介質的介質電常數，若是為低介電常數，當其處于低液位時，*好將零點定在低高度為C的位置，這樣能夠獲得更好的測量精度。

5. 安裝雷達液位計時，應該設置一段安裝距離，并附加在盲區上，其目的是為了起到過溢保護作用。

6. 雷達液位計測量范圍從接觸到波束時開始計算，若是罐底為凹形，需要從*低點算起。

7. 在使用雷達液位計進行測量時，需要考慮腐蝕以及粘附的影響，測量范圍的終值是距離天線的**至少100mm。
