液體孔板流量計安裝示意圖

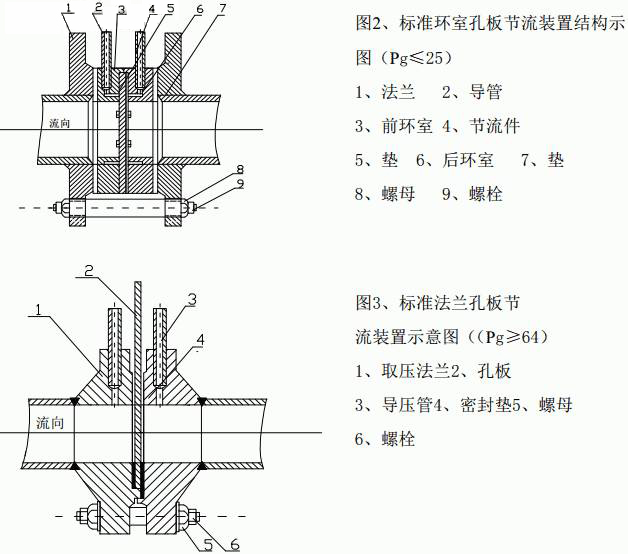

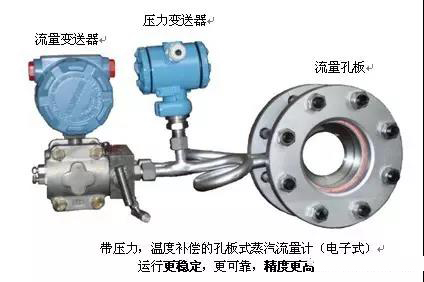

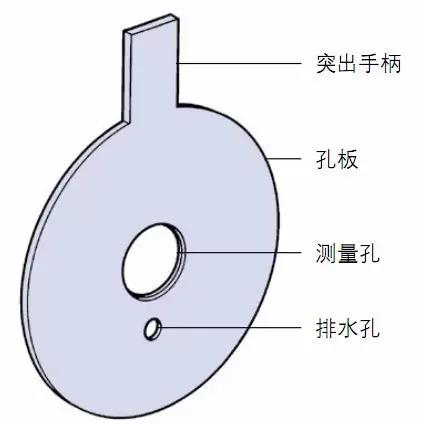

液體孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體、蒸汽和液體的流量測量，具有結構簡單，維修方便，性能穩定。
液體孔板流量計在安裝時對管道的要求：
1.安裝時應配有一段測量管,至少保持前10DN、后5DN的等徑直管段，以提高測量精度。
2.引壓管路的內徑與管路長度和介質臟污程度有關，通常在45米以內用內徑為8-12mm的管子。
3.在液體孔板流量計前后若需安裝閥門，*好選閘閥且在運行中全開;調節閥則應在下游5DN之后的管路中。
4.引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時(如氣溫0℃以下)加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。
5.引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路(包括差壓計的壓力腔)內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。為此應在引壓管路的*低點裝排水閥或在*高點裝排氣閥，在新裝或檢修差壓變送器時時應特別注意。
6.測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離(垂線方向)，這對差壓變送器的零點有影響，應通過“零點遷移”來校正。
液體孔板流量計具有不確定性，通過使用一個真正的測試數據，并通過使用從它的所選擇的成分中的不確定性估計，被稱為A類評估的不確定性。使用組件的不確定性估計被稱為B類評估的不確定性。A類評估所使用的測試數據是可用的，它采用了統計技術用來確定標準的標準偏差。在統計計算中，68%覆蓋面積的平均數據是為了計算其平均數據95%的覆蓋范圍擴大的標準差。
