托馬斯流量計的概述及工作原理
點擊次數(shù)：4666 發(fā)布時間：2016-06-07 05:40:29
1、托馬斯流量計的概述
托馬斯流量計是美國科學家于20世紀初發(fā)明的一種接觸式流量計。
托馬斯流量計是氣體吸熱量與氣體的質量成正比的原理來實現(xiàn)對氣體質量測量的一種儀表。
因此，托馬斯流量計也是一種熱式質量流量計。
2、托馬斯流量計的工作原理

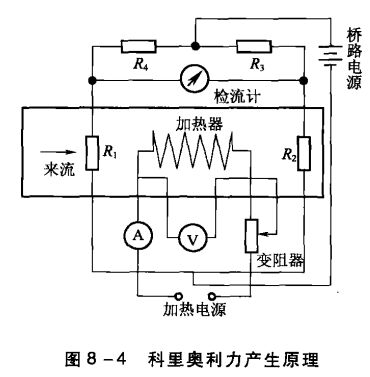

托馬斯流量計的工作原理如圖8-4所示，在氣體管路中放入電加熱器，在加熱器上、下游的對稱位置，安置兩個電阻溫度計R1和R2，用R1和R2來測量加熱器上下游的溫度差△T，而溫度差△T與氣體質量流量qm之間的關系可用圖8-5來表示，從圖8-5可以看出，當質量流量小于qm1時，質量流量qm與溫度差△T基本為線性關系，這樣只要測量出上、下游之間的溫度差，就可以測量出微小氣體的質量流量，并可用式(8-4)表示:
qm=E/(Cp·△T)
式中
qm----被測氣體的質量流量；
E----輸給加熱器的電功率；
Cp----比定壓熱容；
△T----上、下游之間的溫度差。
從式(8-4)可以看出，當E, Cp為定值時，在一定的qm范壓內，測出了溫度差△T，就可以間接測量出氣體的質量流量。
